框架式侧向流波形斜板模块吊装安装步骤

框架式侧向流波形斜板是基于浅层沉淀原理开发的固液分离构件，依靠波形板面形成独立的水平过水通道与垂直沉泥通道，水流横向推进、沉泥垂直滑落，互不产生扰动，目前广泛应用于市政污水、工业废水、河道水处理的新建沉淀池与老池提标改造项目，能在不新增过多占地的前提下，大幅提升沉淀池的表面负荷，降低后续工艺的进水悬浮物浓度。

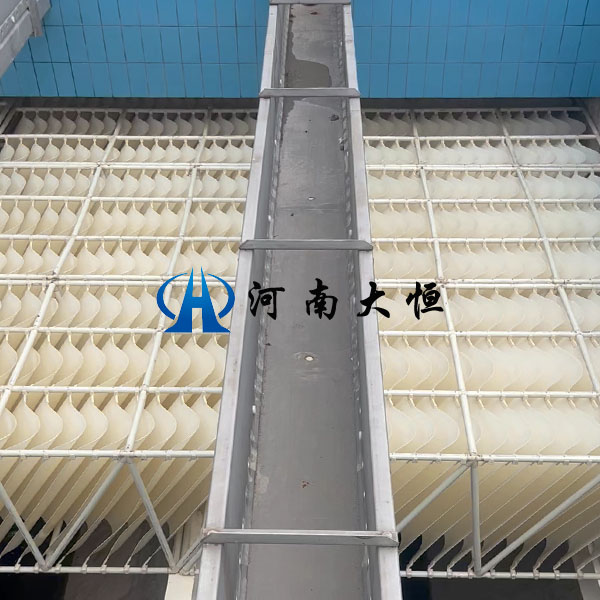

不同于传统散装斜板的现场拼接作业，框架式侧向流波形斜板采用工厂预制模块化设计，单块标准模组在出厂前就完成了波形板固定、框架加固与间距校准，现场仅需吊装就位即可完成安装，既能减少现场作业时长，也能避免人工拼装带来的板间距不均、倾角偏差等常见问题。

实际吊装安装作业可按三步规范落地：

步是安装前的基础核验。先放空沉淀池，清理池底残留积泥与杂物，复核池壁导流墙、底部排泥系统的位置是否与设计图纸一致；再检查池内已安装的支撑钢架，确认其水平度偏差不超过±3mm/10m，承重能力满足模组荷载要求，同时核对待吊装的斜板模组，确认板面无变形、框架连接件无松动，板间距与倾角符合项目设计参数。

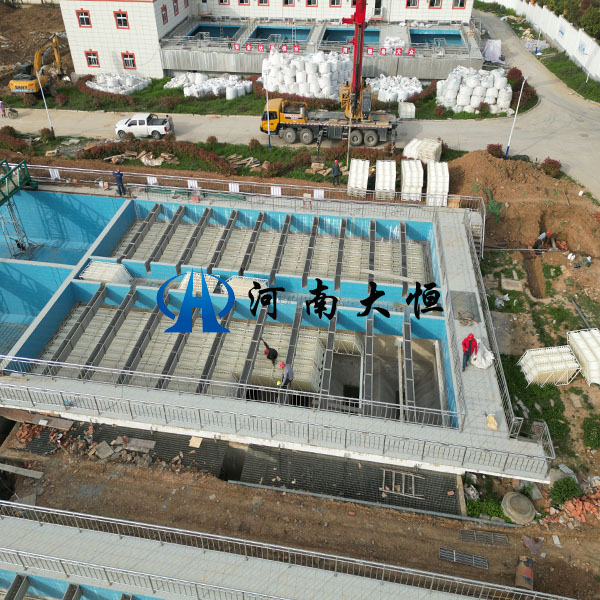

第二步是标准化吊装就位。按照提前弹好的池内定位基准线，从沉淀池进水端向出水端依次吊装模组，用橡胶锤轻敲调整模组位置，让侧边卡槽完全卡入支撑钢架的定位筋，确保所有模组的倾角统一控制在55°-60°范围内，相邻模组的拼接卡扣完全咬合，模组与池壁、导流墙之间的缝隙控制在1cm以内。

第三步是加固与通水调试。每块模组的四角与支撑钢架做绑定加固，拼接缝处额外增设加固点，边缘位置用压条做密封处理，防止出现水流短流。全部安装完成后先进行清水调试，缓慢进水至设计水位，观察池内水流状态是否均匀，确认无明显偏流、局部涌水现象后，即可进入正常运行阶段。

整套吊装安装流程无需大量现场焊接作业，既能缩短施工周期，后期运维检修时也可单独吊出局部模组，无需整体拆除池内填料，适配各类场地紧张的改造项目使用。
