什么是 V 型滤池？从结构到运行一文讲透

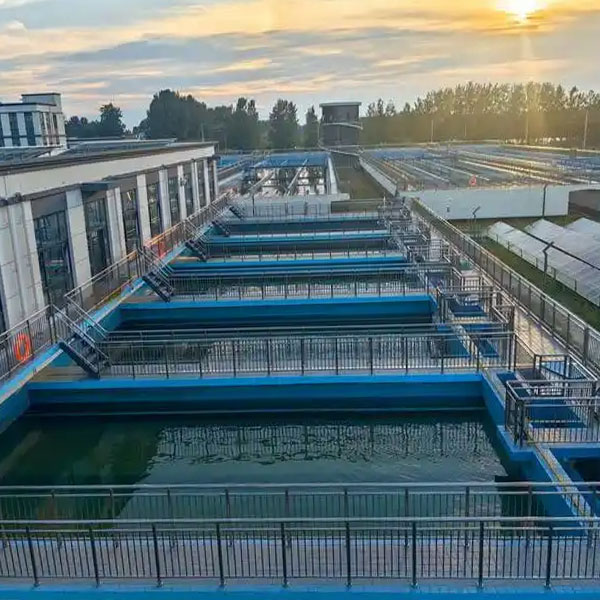

V型滤池是市政自来水厂、工业净水系统中应用广泛的现代化快滤池，因两侧标志性的V字形进水槽得名，也被称作均质滤料气水反冲洗滤池，该滤池起源于欧洲20世纪70年代，我国自80年代末引进推广，凭借过滤精度高、冲洗彻底、能耗低、自动化程度高的优势，逐步替代传统普通快滤池、虹吸滤池，成为新建、改扩建水厂的主流过滤工艺，区别于传统滤池，V型滤池核心特点是均质滤料过滤、恒水位等速过滤、气水联合反冲洗+表面扫洗，完美解决了传统滤池过滤不均、冲洗不净、滤料板结等行业痛点。
一、V型滤池核心结构：各部件功能详解
V型滤池整体为钢筋混凝土矩形池体，结构布局规整、分区明确，主要由进水系统、过滤系统、配水配气系统、出水系统、反冲洗系统、排水系统六大核心模块组成，各部件协同工作，保障过滤和冲洗稳定运行。
1. 进水系统（核心标志性结构）

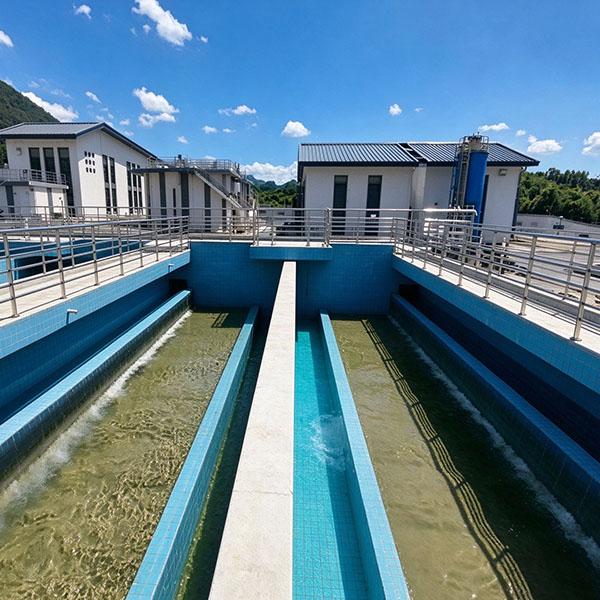

核心部件为池体两侧对称布置的V型进水槽，也是滤池的命名由来。V型槽槽底倾斜，底部均匀开设小型配水孔，槽顶设置溢流堰。工作时，待滤水先汇入总进水渠，分流进入两侧V型槽，一部分水流通过槽底小孔均匀进入滤池，参与过滤；另一部分水流在反冲洗阶段形成横向表层扫洗水流，持续冲刷滤池表层污水，避免脏水滞留、滤料表层积泥。该结构彻底解决了传统滤池进水配水不均、表层冲洗死角的问题。
2. 过滤系统（净水核心层）
采用单层均质石英砂滤料，区别于传统滤池的多层级配滤料，滤料粒径均匀，常规粒径0.95-1.35mm，不均匀系数≤1.4，滤层厚度一般1.0-1.2m。均质滤料的优势显著，滤层孔隙均匀，水流穿透性一致，全程可实现深层过滤，不会出现表层快速堵塞、底层闲置的情况，大幅提升滤料利用率和过滤周期，出水水质更稳定。滤料下方设有承托层，采用级配卵石，起到支撑滤料、防止滤料流失、均匀布水的作用。
3. 配水配气系统（关键稳压部件）

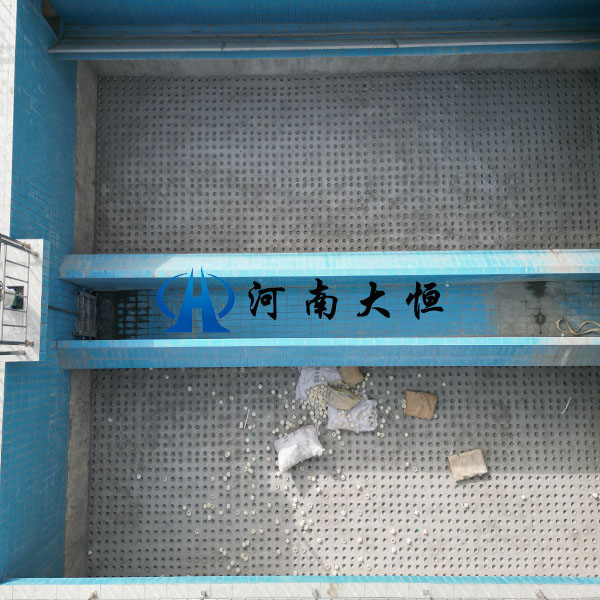

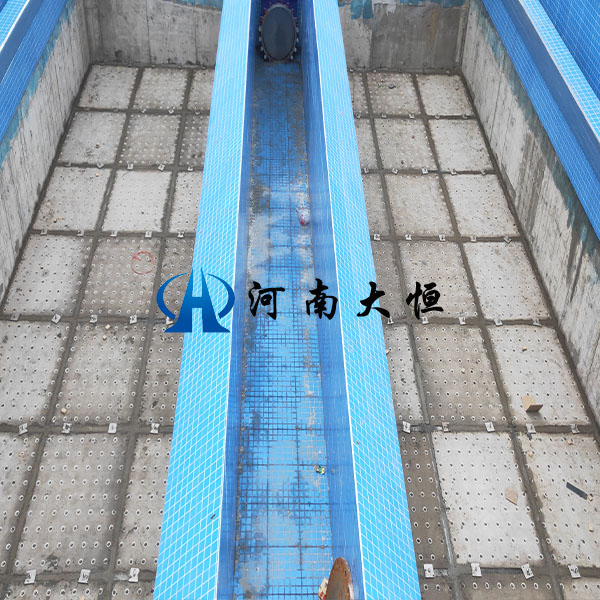

位于承托层下方，是滤池实现气水反冲洗的核心结构，主要由长柄滤头、配水配气廊道组成。长柄滤头均匀布置在滤板上，兼具布水、布气双重功能：过滤时均匀收集滤后水，反冲洗时将气、水均匀扩散至整个滤层，保证冲洗气流、水流无死角，避免局部冲洗不足或冲翻滤料。整套系统可实现气、水独立输送和同步输送，适配三段式反冲洗工艺。
4. 出水与水位控制系统
由出水渠、可调式出水阀、水位监测装置组成。V型滤池采用恒水位过滤模式，运行过程中池内水位保持恒定。随着过滤进行，滤料截留杂质增多、水头损失增大，系统通过自动调节出水阀开启度，稳定过滤流速，实现等速过滤，杜绝传统滤池变速过滤导致的出水水质波动、滤料冲刷扰动问题。过滤后的清水经滤头、廊道汇入出水渠，终流入清水池。
5. 反冲洗与排水系统
反冲洗系统包含鼓风机（供气）、反冲洗水泵（供水）、气水管道及控制阀，可实现单独气冲、气水联冲、单独水冲三种工况。排水系统由排水渠、排污阀组成，反冲洗产生的高浓度污水，在V型槽表层扫洗水流的推送下，快速汇入排水渠排出池外，污水排放彻底、无残留。
二、V型滤池完整运行流程：过滤+反冲洗双阶段
V型滤池的工作循环分为恒水位过滤和气水反冲洗两个核心阶段，自动化循环运行，无需人工频繁干预，全程工况稳定。
1. 正常过滤阶段（核心净水过程）
待滤水（经混凝、沉淀后的原水）由进水总渠分流进入池体两侧V型进水槽，通过槽底密布的配水孔均匀落入滤池，自上而下穿透均质石英砂滤层。水中残留的悬浮物、胶体、微量杂质被滤料孔隙截留、吸附，完成深度净化。净化后的清水穿透承托层，通过长柄滤头汇集至底部配水廊道，经出水阀流入清水池储存备用。
此阶段全程保持恒水位、等速过滤：水位传感器实时监测池内水位，当滤层阻力增大、出水变慢时，自动开大出水阀，维持水位和滤速恒定，保证单位时间过滤水量稳定，出水浊度长期稳定在极低水平，抗水质、水量冲击能力强。
2. 气水反冲洗阶段（滤料再生过程）
随着过滤持续进行，滤料孔隙截留的杂质不断累积，过滤水头损失持续升高，当达到设定阈值（或达到预设过滤周期）时，过滤停止，启动反冲洗程序，完成滤料清洁再生。整个冲洗过程分为三步，全程搭配V型槽不间断表面扫洗，这是V型滤池的核心技术亮点：
步：单独气冲（松动滤层）。关闭主进水阀和出水阀，启动鼓风机，高压空气通过配气系统均匀进入滤层。气流高速穿透滤料，使压实的滤料剧烈松动、翻腾，将滤料孔隙中截留的顽固杂质、黏附污泥剥离打散，解决滤料板结问题，为后续水洗扫清障碍，气冲时长一般2-3分钟。
第二步：气水联合反冲（深度清洁）。保持鼓风机运行，同时启动反冲洗水泵，低压水流配合高压气流同步冲洗滤层。气水协同作用，既能持续松动滤料，又能快速带走剥离的杂质，避免杂质再次沉降黏附滤料，清洁效率大幅提升，此阶段时长3-4分钟。
第三步：单独水冲（净化复位）。关闭鼓风机，仅保留高压反冲洗水流，自上而下彻底冲洗滤层，将残留的气泡、细小杂质、污泥完全冲出滤池，使滤料恢复洁净、疏松的初始状态，保证下一轮过滤效果，水冲时长4-5分钟。
整个反冲洗过程中，V型槽始终保持少量进水，形成横向表层水流，持续推动池面污水、浮泥快速排入排水渠，彻底消除冲洗死角，避免杂质二次污染滤料，这也是V型滤池冲洗效果远超传统滤池的关键。冲洗完成后，关闭冲洗设备、复位阀门，滤池重新进入过滤工况。
三、V型滤池核心技术优势
1. 出水水质优异稳定：均质滤料深层过滤+恒速过滤，过滤均匀彻底，出水浊度低且波动小，可满足国标饮用水及工业净水高标准要求。
2. 冲洗效果、滤料寿命长：三段式气水联合冲洗+表面扫洗组合工艺，无冲洗死角，滤料不板结、不堵塞，大幅延长滤料更换周期，降低运维成本。
3. 能耗与水耗更低：气冲为主、水冲为辅，相比传统单纯水冲滤池，反冲洗耗水量减少30%-50%，风机、水泵能耗更低，节水节能优势突出。
4. 自动化程度高、运维简单：全程PLC自动控制，过滤、冲洗、排水全自动循环，无需人工值守干预，运行工况稳定，故障率低。
5. 适配性强、占地小：单池过滤负荷大，过滤周期长，同等处理规模下池体占地更小，可适配市政供水、工业循环水、污水深度处理等多种场景。
四、适用场景
目前V型滤池是国内净水行业的标杆过滤工艺，广泛应用于市政自来水厂新建及改扩建工程、工业园区净水系统、污水深度处理提标改造、循环冷却水净化等场景，是大中型水处理项目的过滤设备。
五、总结
V型滤池的核心精髓在于结构优化+工艺升级：标志性V型槽实现均匀进水与表面扫洗，均质滤料实现深层过滤，气水联合反冲洗实现滤料彻底再生，恒水位等速过滤保障工况稳定。凭借、节能、稳定、易运维的综合优势，彻底弥补了传统滤池的技术短板，成为现代水处理行业成熟、应用广泛的过滤工艺，也是净水工艺标准化、现代化的核心代表。
