河南大恒整体浇筑滤板模板施工案例

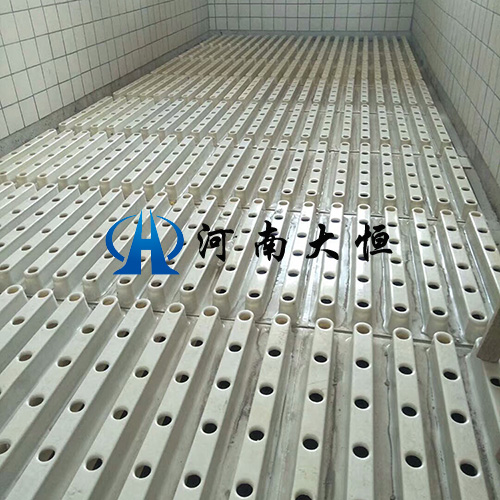

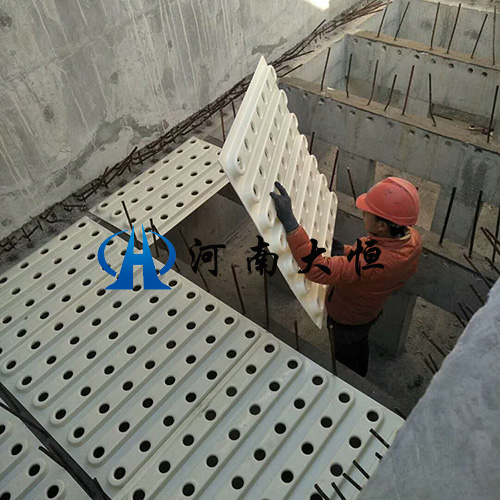

       整体滤板模板用于安装可调式滤头并在滤池内可完成整体浇筑钢筋混凝土滤板用的专用塑制模板，简称模板，整体浇筑滤板模板采用不饱和树脂制成的楞型板，以确保浇筑时模 上开有带颈套的圆孔用以固定可调式滤头的预埋座。滤板模板模板表面应平整，无开裂、缩痕、气泡、溢边等缺陷。模板与模板叠合处用专用胶粘接或对齐钢钉固定牢固。模板 泥钢钉固定在滤板支撑上。模板安装必须平整、搭接严密、不漏浆。当模板荷载为4KN/㎡ 时，模板跨中挠度应小于1.2mm。 整体浇筑滤板制作与安装：无接缝滤板由于在现场制作，因此工期短，质量易监控，其施工必须遵循以下程序：池体实测一模板取样一模板安装一钢筋绑扎一预埋座安装一清理 作平台一混凝土浇捣一初凝一旋松预埋座施工盖一养护一打开预埋座施工盖一布水区进水至预埋座内螺纹平面--置入带调节螺纹的滤杆调试水平一检查一安装自锁滤帽。 适用范围:生物滤池、D型滤池、V型滤池、U型滤池、无阀滤池

常用规格: 配滤头专用可调节滤头

常用规格: 1138×920×80mm×36孔

1138×920×80mm×48孔

1138×617×80mm×24孔

963×920×80mm×36孔

964×965×40mm×49孔

965×965×80mm×49孔

 964×950*40mm×49孔

963×467×80mm×49孔

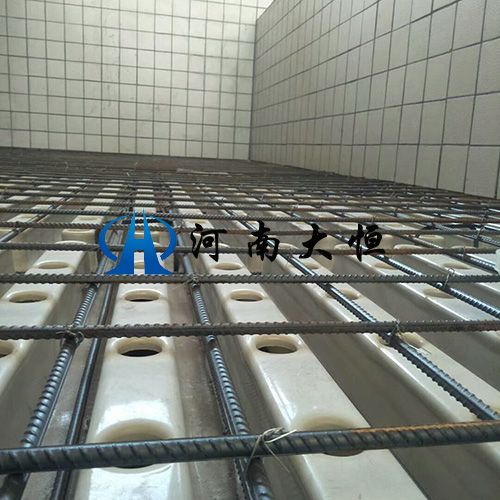

 整体滤板钢筋选型和分布： 主筋为1级φ12螺纹钢，箍筋为φ8圆钢。
