反硝化深床滤池T型滤砖（S型滤砖）安装步骤
发布时间：21-07-16 浏览
次
反硝化深床滤池T型滤砖（S型滤砖）安装步骤
1.检查滤池
在进行安装前，步必须检查滤池的尺寸和水平度。
如果池底地面不平，高的部分必须削平以使地面保持水平，高和低部分之间的高差必须在±3mm内。对于多格滤池，调平各底板，使高度差小于±3毫米。池壁平整度要求在±5mm内。
测量沟槽的尺寸并检查预埋是否到位,无预埋件,需在沟槽两侧水平地面以下增加2根不锈钢角钢或槽钢。
测量滤池内平面尺寸，对角线不得误差10mm
2. 对池底滤砖数量的计算
以单池为例,池底平面尺寸为A×Bmm，长度位置布置N1块滤砖；滤砖宽度位置布置N2块滤砖，一只池滤砖数量为N1×N2只。
注：N1=A /543，N,2=B/203，N1、 N2取整，有余数加1。
3．沟槽盖板的安装.
如果预埋到位，则按图纸要求将沟槽盖板平整放入沟槽内，相邻两块盖板之间间隔19mm，然后将盖板和预埋件用焊条焊死。后用高强度无收缩灌浆抹面，并使其与沟槽盖板高度无误差±3mm内。如无预埋，则需在沟槽两侧安装2根不锈钢角钢或槽钢，用不锈钢膨胀螺丝将其固定，以代替预埋件。
4、不锈钢堰板的安装
本次采用不锈钢弧形堰板（规格L=2450mm,厚度3mm），用M8×80的不锈钢膨胀螺栓固定在进水渠的外侧。安装时，用红外线辅助校准水平，高出的可用橡胶锤敲打来调整，避免用榔头等造成堰板变形，影响出水的均匀性。堰板水平误差±3mm，垂直误差±5mm。安装完成后，内侧需用玻璃胶或者稀混凝土进行密封处理。
5.气分布系统的安装
5.1不锈钢主管的安装
用吊车将不锈钢主管（规格200x200mm ，L=8000mm；接口DN250）放入池中，主管一侧贴近池壁。根据图纸摆放位置，调整到位，用冲击钻（锤）将不锈钢膨胀螺丝穿过方管上预留固定圆孔打入池壁和池面，使去固定。在安装过程中，需不断用水平尺或者红外线校准其水平度，是其误差在±3mm内。如池壁平整度超过要求范围，使不锈钢膨胀螺栓无法达到预期锚固拉力，可用一小段不锈钢角钢或槽钢压与主管焊接牢固，然后用不锈钢膨胀螺丝压紧。
5.2不锈钢膨胀螺栓的安装
根据方管上预留圆孔位置，用冲击电钻钻孔，钻头采用φ14，钻孔深度80mm。
不锈钢膨胀螺栓的使用方法：
1.根据工程设计要求，在基材（如混凝土）中相应位置钻孔，孔径、孔深及螺栓直径应由专业技术人员或现场试验确定。
2.选择一个和内不锈钢膨胀螺栓外径规格相配的合金砖头，然后参照内不锈钢膨胀螺栓的长度钻孔。再把螺栓、胀管装入孔中，旋紧螺母即可是螺栓、胀管、安装件与固定体之间胀紧成为一体。
3.拧紧以后膨胀，螺栓尾部有一个大头，螺栓外面套一个比螺栓直径稍大的圆管子，尾部那部分有几道开口，当螺栓拧紧以后，大头的尾部就被带到开口的管子里，把管子冲大，达到膨胀的目的，进而把螺栓固定在地面上，达到生根的目的。
不锈钢膨胀螺栓的安装方法：
1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。打孔时，电锤应垂直用力，不要摆动，防止孔洞直径偏大，造成膨胀螺丝锚固不牢。用冲击钻（锤）在基材上钻出相应尺寸的孔，孔深至安装所需即可，再将孔内清理干净
2、敲入基材：将不锈钢膨胀螺栓放入孔中，用榔头敲下，
至套管不外露，用对应扳手或者长杆套筒紧固。
不锈钢膨胀螺栓的测试试验：
不锈钢膨胀螺栓固定后，需对其进行拉拔试验。
拉拔试验仪器可显示试验拉力数据的电子测量仪，如条件不具备，可选用能直接看出重量的重物作为测试块，试验承受支架离开地面高度不超过200mm。
试验荷载应考虑施工人员在吊载物体上面作业的动荷载以及系统运行中的震动疲劳荷载，以专业工程师计算实际承载重量的2倍卫基准，但不得超过其极限抗拉力。
不锈钢支管的安装
在不锈钢主管安装完毕后，将不锈钢支管（规格为φ38×3）有螺纹的一端用加厚的四氟乙烯密封防水胶带逆时针缠绕几圈拧入不锈钢主管的带螺纹管口，拧紧至支管（小圆管）上直径3mm的圆孔的中心线与地面夹角分别成60°和120°。将管卡套入支架，管卡螺帽和顶端持平。按图纸方向，将管卡套入小圆管，并使支架靠近小圆管尾端的一侧距离尾端190mm。用2个M6×60的不锈钢膨胀螺丝固定支架（方法参考前面不锈钢螺栓的使用安装）。后用水平尺或者红外线调整小圆管的水平度，使其水平误差在±2mm以内，并离地20mm。依次将剩余的支管安装完毕，并保证整体水平误差在±3mm以内。

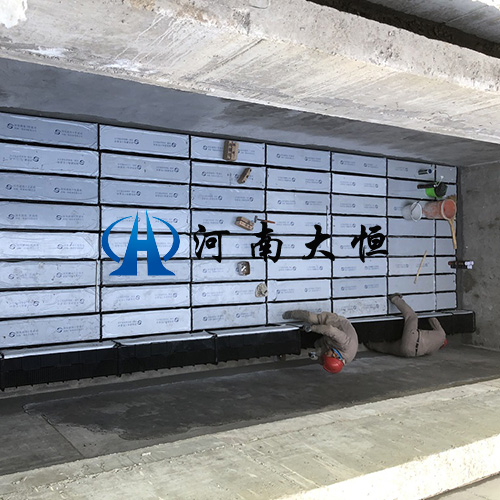

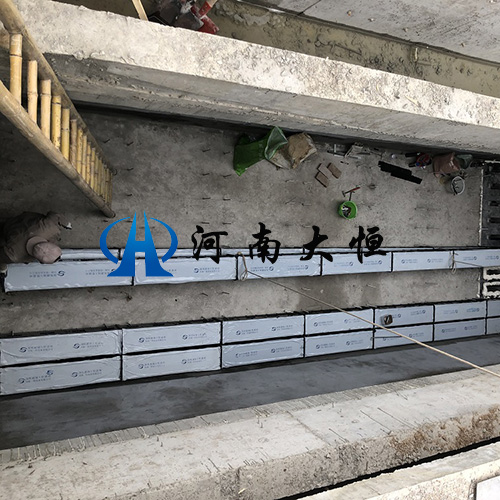

6、T型滤砖的安装
支管安装结束后，我们先从一侧开始，依次往另一侧铺设滤砖。首先，将滤砖放入根支管内，使底部内腔中心正好位于支管中心的正上面。依次沿着小圆管铺下去，同时用水平尺校准，使其一侧处于同一平面。两块滤砖之间可扣合，以行为起点依次扣合铺入至结束。
