斜管斜板填料如何实现泥水分离？

在水处理工程中，无论是自来水厂的澄清池，还是污水处理厂的二沉池，斜管斜板填料都扮演着“效率加速器”的关键角色，而斜管与斜板填料的成功应用，并非依赖复杂的高科技，而是对基础物理原理的运用。通过增加沉淀面积、缩短沉降路径、优化流态以及利用重力自动排泥，它在有限的空间内实现了泥水分离效率的飞跃。

那么，这些看似简单的蜂窝状或板状结构，究竟是如何在有限的空间内实现的泥水分离？本文将结合流体力学与工程实践，为您拆解其背后的核心逻辑。

一、理论基石：浅池理论的工程化应用

要理解斜管斜板的工作原理，首先必须提及“浅池理论”（Shallow Pool Theory）。

在传统平流沉淀池中，悬浮颗粒需要从水面沉降几米深的池底才能被去除，这不仅耗时，而且受水流紊动影响大。浅池理论指出：在處理水量一定的前提下，沉淀效率取决于沉淀面积，而与池深无关。

斜管/斜板填料正是这一理论的完美工程化身。它们将巨大的沉淀空间切割成无数个微小的“浅层沉淀单元”。

面积倍增：在同样的占地面积下，填料的加入使有效沉淀面积增加了数倍甚至数十倍。

负荷降低：表面负荷率的大幅下降，意味着水流速度减缓，为微小颗粒的沉降创造了充裕的时间窗口。

二、分离机制：从“紊流”到“层流”的蜕变

斜管斜板不仅仅是增加了面积，更关键的是它改变了水流的流态。

1. 抑制紊动，构建层流环境

未经处理的沉淀池中，水流往往存在涡旋和紊动，容易将已沉降的污泥重新卷起。斜管和斜板密集的通道结构，极大地增加了水流的湿周，降低了水力半径。这使得雷诺数（Re）显著下降，迫使水流从紊流状态转变为层流状态。在层流环境下，水流平稳，悬浮颗粒不再受横向干扰，能够垂直、稳定地下沉。

2. 缩短沉降距离，捕捉微细颗粒

这是提升效率直观的因素。在斜管内部，颗粒只需沉降几十毫米（即管径或板距）即可触壁。相比传统沉淀池数米的沉降深度，这里的沉降时间被压缩到了秒级。即便是比重较小、粒径极微的絮凝体，也能在极短的路径内完成“靠岸”。

三、核心动作：重力滑落与逆向排泥

当颗粒触碰到斜壁后，真正的“泥水分离”大戏才刚刚上演。这一过程依赖于精妙的角度设计与重力作用。

1. 60°的黄金倾角

工程实践中，斜管与斜板通常采用60°左右的安装倾角。这个角度是经过大量实验验证的“黄金平衡点”：

既能保证足够的水平投影面积以承接沉降颗粒；

又能确保附着在壁面上的污泥获得足够的重力分量，克服摩擦阻力向下滑动。

2. “清上浊下”的逆向运动

在典型的异向流设计中，水流方向是向上的，而污泥的运动方向是沿斜面向下的。

清水上升：脱去泥沙的澄清水继续向上流动，终溢入集水槽排出。

污泥滑落：一旦颗粒附着在斜壁上，便在重力分力作用下，像坐滑梯一样自动滑落入底部的集泥斗。

这种逆向运动机制至关重要。它确保了沉降下来的污泥不会与上升的清水流发生对冲，有效避免了“二次夹带”现象，从而保证了出水水质的清澈度。

四、选型指南：斜管与斜板的场景差异

虽然两者原理一致，但在实际工程选型中需因地制宜：

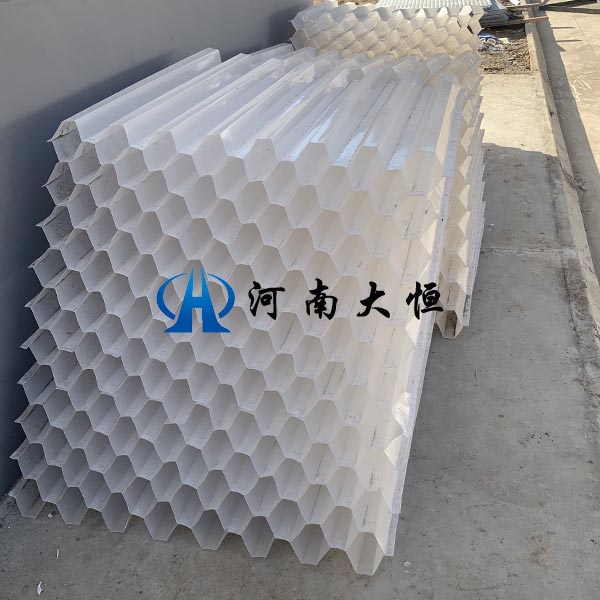

斜管填料（蜂窝状）：

特点：水力半径小，湿周大，絮凝效果更佳，沉淀效率略高于斜板。

适用：广泛应用于城市给水净化、生活污水及一般工业废水处理，是目前市场占有率高的产品。

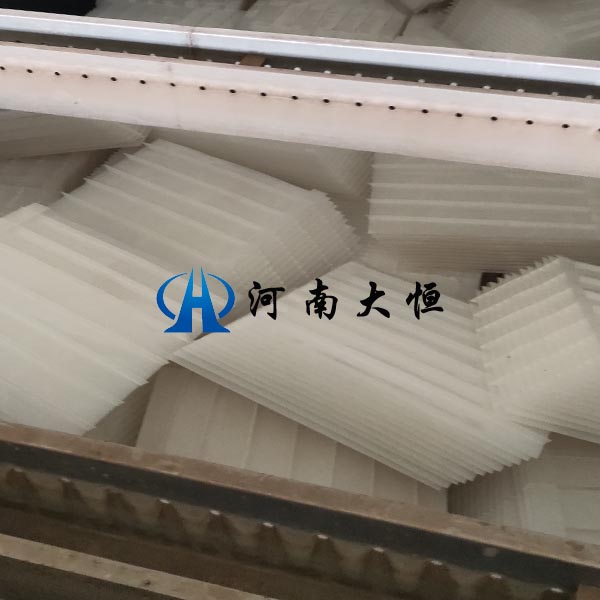

斜板填料（平行板式）：

特点：通道相对宽敞，不易堵塞，清洗维护更为便捷。

适用：更适合含砂量较高、悬浮物浓度极大或含有纤维状杂质的废水场合（如初沉池、高浊度水处理）。
