水处理环保公司的一份U型滤管的概况说明

翻板滤池中的 U型滤管是其关键的配水与反冲洗系统组件之一，主要用于实现均匀布水、排水及反冲洗过程中的气水分配。以下是对U型滤管在翻板滤池中作用、结构特点和工作原理的简要说明：

一、翻板滤池简介

翻板滤池是一种新型快滤池，其特点是通过翻板角度调节来控制过滤和反冲洗过程，具有自动化程度高、冲洗效率好、节水节能等优点。

二、U型滤管的作用

配水均匀性

U型滤管布置在滤池底部，连接配水干管，通过其上的开孔或缝隙将进水均匀分布到整个滤层底部，确保过滤时水流分布均匀。

反冲洗排水通道

在反冲洗阶段，冲洗水（有时配合空气）从U型管排出或进入，通过滤层向上冲刷滤料，带走截留的杂质。

气水联合反冲洗支持

部分设计中，U型管同时作为气水分配管，实现气水交替或同步反冲洗，提高清洗效率。

防止滤料流失

U型滤管常配有滤头或缝隙，孔径小于滤料粒径，可有效防止滤料进入配水系统。

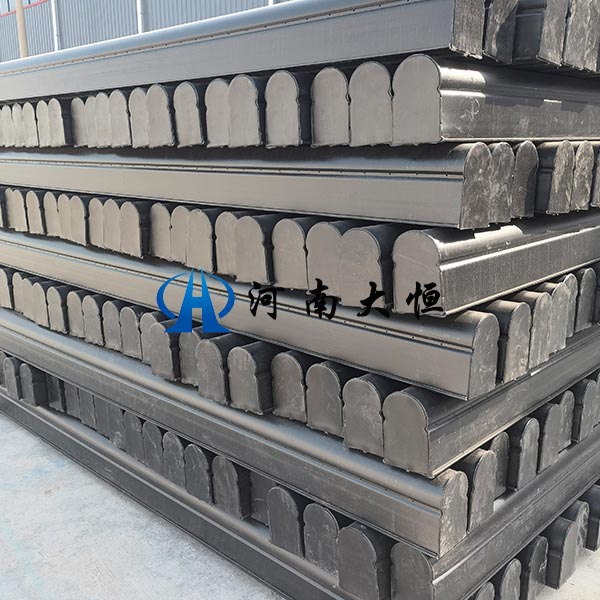

三、结构特点

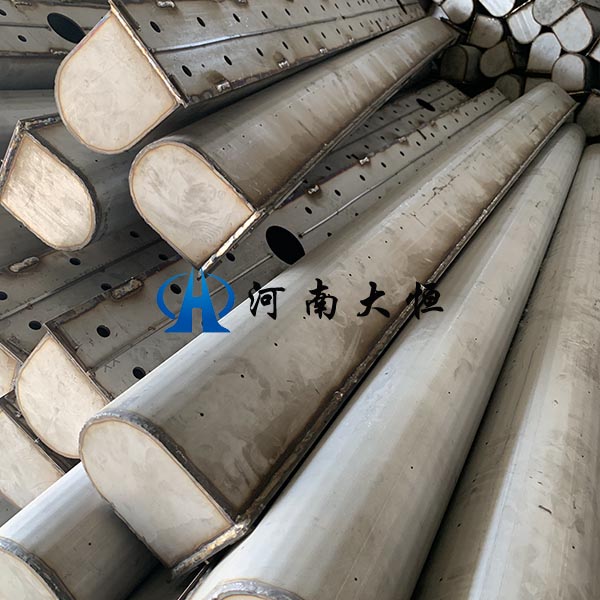

材质：常用HDPE、ABS或不锈钢，耐腐蚀、寿命长。

形状：呈“U”形，两端连接主管，底部为弧形，利于排空和减少堵塞。

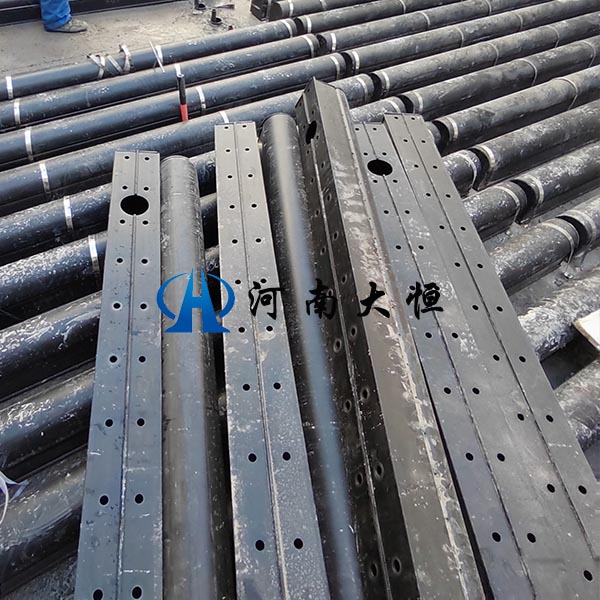

开孔方式：均匀开孔、缝隙式或安装专用滤头（如长柄滤头）。

布置方式：平行排列于滤池底部，间距根据设计流量和滤速确定。

四、工作流程简述

过滤阶段：原水经上部进入滤层，穿过滤料后由U型滤管收集，汇入清水渠。

反冲洗阶段：

翻板关闭或调整角度；

反冲洗水/气从U型管进入，自下而上冲刷滤料；

冲洗废水通过翻板排出池外。

五、优势与注意事项

✅ 优势：

结构简单，维护方便；

水力性能好，配水均匀；

适配翻板滤池的无阀化自动控制。

⚠️ 注意事项：

定期检查U型滤管是否堵塞或破损；

开孔尺寸需匹配滤料粒径；

安装时确保水平度，避免偏流。
